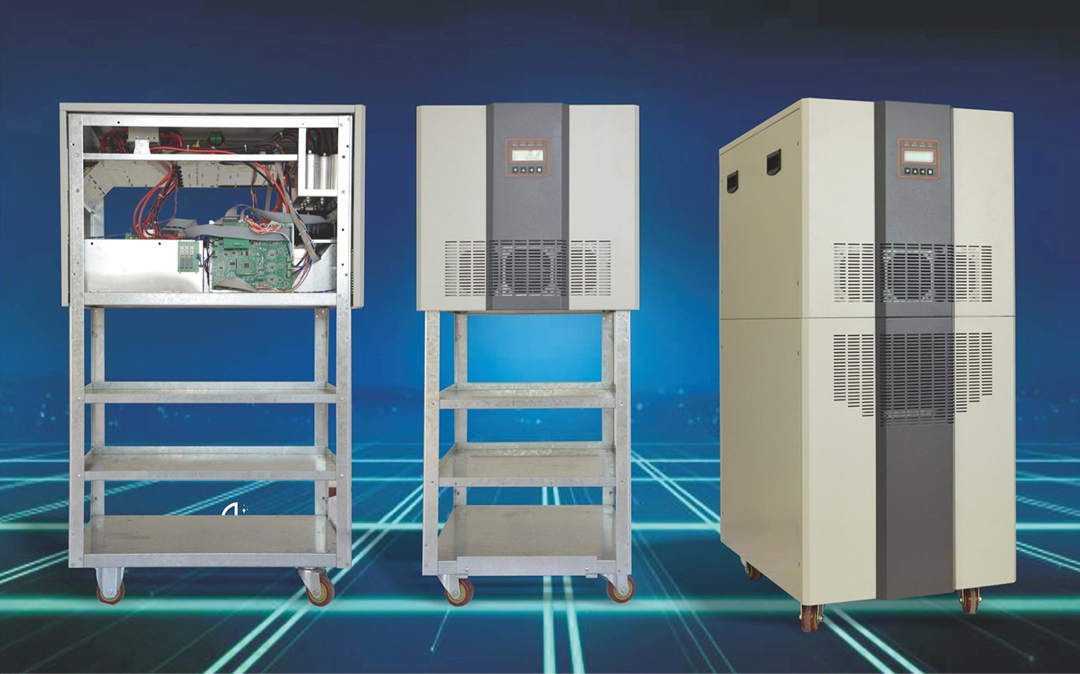

三进三出在线式UPS

性能特点

● 输入功率因数高：输入端采用1GBT整流，在一个周期中有成千上万个整流电流脉冲，在前面不加任何滤波器的情况下，输入功率因数都可做到0.99甚至以上，谐波电流小于5%，前置发电机的容量理论上和UPS功率相同，大大缩减了投资和占地面积。尤其是对市电的充分利用具有良好的经济意义和社会意义。

● 本身功耗小：在同样指标下，比如要求输入功率因数为0.95以上时，工频机UPS就必须外加谐波滤波器或改为12脉冲整流，就是说前面要增加一个设备，再加上输出变压器，多了两个环节。由于此二者的影响，使得工频机UPS的效率比高频机UPS低5%。在同样是100KW的容量时工频机UPS每年要比高频机UPS多消耗5万度电!这在倡导节能环保，绿色生活节能减排的今天具有深远意义。

● 对外干扰小：UPS由于工作在20KH2以上，20kH2是人的耳朵听不到的频率，使工作环境安静下来。又由于本机的输入功率因数高达0.99以上，几乎是线性，所以对外干扰几乎为零。

● 体积小、重量轻：工频机UPS由于有了输出变压和适应50H的电感电容等低频器件使得体积重量都很大。120KVA的DSP系列UPS重量只有235kg,体积只有60X80X165CM。

● 三相分调，平衡稳定：三相完全独立控制，互不影响。在三相输入电压或负款严重不平衡时，也能完全确保三相输出电压的平衡。。第六代1GBT(V-IGBT)的卓越性能：使用第六代德国原装GBT模块。具有更高的高速开关，高电压和大电流的工作特性；采用电压型驱动，只需要很小的驱动功率：工作效率高(低损耗和低发热量)：驱动电路小型化，可靠性极高，正常使用下IGBT 几乎完全不会损坏。

● 双核DSP数码技术：采用两块超高速工业级DSP微控制器来实现电路控制、参数设定、运行程序管理，先进的自检和自侦测功能，可对电路板上的所有独立电路连接进行自检和故障分析。

● 完全满足从0到100%负载的跃变：完全满足瞬间满负载冲击的要求，无需切换到旁路，保持输出稳定可靠。

● 市电恢复自启动功能：UPS可以在后备电池实施欠压保护以后，交流输入恢复正常时，UPS电源自启动，恢复到正常工作模式。该功能与网络监控一起实现无人值守场合的UPS自启动功能。

● 完善的防态浪涌保护：内置D级防雷装置，可承受8/20us,6KV/20KA 的浪涌冲击，可有效抑制市电输入端由于感应雷击或电网内大型的感性设备(如空调、电梯、电焊机、空气压缩机、水泵、开关电源等)启动或停止所产生的浪涌电压，将市电输入端钳制在额定范围之内，保证UPS和后端的重要设备不会因为过高的浪涌电压而损坏。

● 智能温控式风冷模式：功率器件采用智能温控式强制风冷模式，可有效延长散热风机的使用寿命，同时降低UPS运行时所产生的噪音，提高设备的可靠性。

● 符合人体工学的接线方式：接线排和开关都设计在UPS的上部，接线变得非常简单轻松。@冷启动功能在无市电的状态下，可直接用电池启动UPS，满足用户的应急需求，可在满载的情况下进行冷启动操作。十分适合中国大陆的使用环境。

● 完善的保护与告警功能：具有交流输入过、欠压保护，输出过、欠压保护，输出过载、短路保护，逆变器过温保护、电池欠压预警、电池低压保护功能、电池过充电保护等多功能保护于一体，极大地保证了系统运行的稳定性和可靠性。具有多种告警方式，可通过声、光、LCD和网络传输方式对当前发生的告警进行及时、准确和详细的提示，在提高系统可靠性的同时，帮助维护人员准确快
速地定位及排除故障。

● 智能监控功能：通过内置网络管理(SNMP)适配器，UPS具有直接上网功能，提供即时的UPS资料和电源讯息，通过各种网络管理系统进行通讯、管理，使UPS即刻成为网络中的一员。

● 完善的电池管理技术，在市电正常时，无需电池即可启动UPS，既满足用户的应急需求，也可在最大限度内修复损坏的电池，根据负载的容量自动调整电池放电的终止电压，有效地延长了电池的使用寿命：采用先进的均浮充自动转换的充电技术，节省充电时间，从而延长电池的使用寿命。

● 可设置的充电电流：根据系统配置电池规格，出厂设置相应的最大充电电流，避免由于固定的充电电流所引起的电池过充或欠充现象，最大限度的利用电池。

应用领域

散据资料处理系统、通讯系统、大型网络中心、医疗设备、安全应急设备、安防保安系统、工业自动化生产控制系统和精密制造设备。

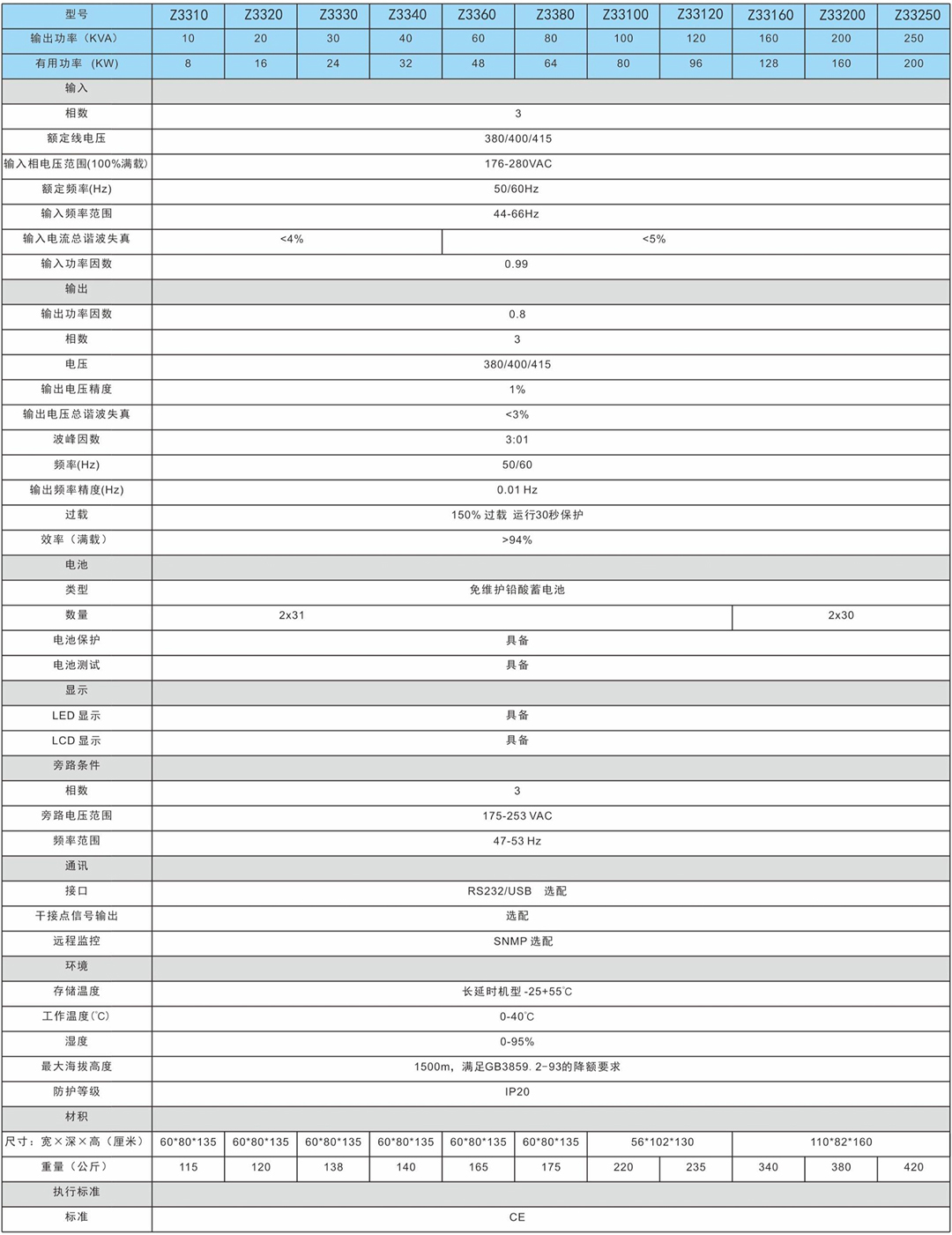

技术参数
