高频开关电源直流屏

概述

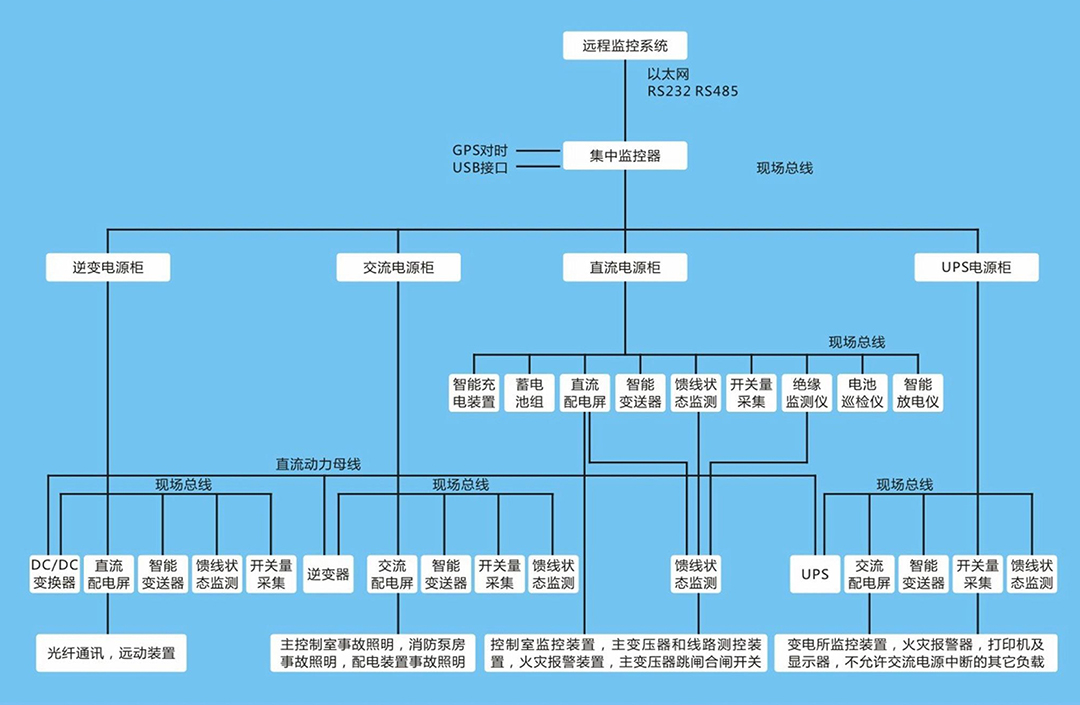

随着我国电力事业的迅速发展和自动化水平的提高，对直流电源、交流电源等设备及系统的要求越来越高。电力用直流和交流一体化不间断电源设备( 以下简称一体化电源设备 ) 是我公司自主研发、引领行业趋势的新产品，一体化电源设备是一个多功能的电源系统，由几面到数十面柜体构成。是将智能高频开关直流操作电源、电力专用UPS电源与电力专用逆变电源等装置组合为一体，共用直流动力母线、共享直流电源的蓄电池组，实现统一监控、统一管理的电源系统。该设备为电力系统用直流操作电源，作为高压断路器的分合闸、继电保护、自动装置、信号装置、事故照明等使用的操作电源和控制电源，同时提供电力用交流不间断电源和通信用直流变换电源。该设备主要应用于发电厂、变(配)电所、石化、冶金、城市轨道交通等领域的电力工程。适应了无人值守变( 配)电站的数字化、网络化管理的发展需要，并实现系统全参数在线检测工力能，是专业化解决方案所设计制造的成套电源设备。

特点

● 一体化设计，对变电站的直流系统、交流系统、通讯系统、逆变系统实现的检测和控制。

● 一体化监控采用ARM单片机系统，运行稳定可靠。

● 交流电源系统采用ATS开关 控制器，实现对ATS开关的控制，可实现自动或手动切换。

● 逆变电源与主监控通过RS485通讯连接，可以获取逆变系统的各种数据，实现对逆变系统的监测。

● 直流系统的充电模块采用多模块并联技术，容量配置灵活，N+1元余备份，自主均流。

● 通讯电源系统与主监控通过RS485/RS232通讯连接，可以获取通讯系统的各种数据，实现对通讯系统的监测。

● 一体化监控系统可有效实现对充电模块、通信电源模块、逆变器电源、交流控制系统等设备的监控，提供干节点报警、故障显示及声光报警。

● 实现系统参数的本地和远程监控，满足“四遥”及无人值守需要。

● 可以配接电池巡检，对蓄电池进行管理，有效延长蓄电池使用寿命。

● 可以配接绝缘选线模块，实现对系统的母线及支路的绝缘状况进行监测

技术参数

1、交流额定输入电压：单相：AC220V。三相：AC380V

2、交流额定输入频率：50HZ。

3、直流额定输出电压：50V，115V，230V

4、充电装置额定输出电流：40A-400A。

5、蓄电池的额定容量：7-2000AH。

6、交流额定输出电压：单相/AC220V,三相/AC380V(三相四线制)。注：若有特殊电压条件，可根据工程实际进行确定。

7、交流额定输出频率：50HZ。

注：若有特殊条件，可根据工程实际进行确定

8、交流不间断电源交流额定输出容量：

单相输出：3KVA，5KVA，7.5KVA，10KVA，15KVA。

三相输出：10KVA，15KVA，20KVA，25KVA，30KVA。

9、逆变电源交流额定输出容量：

单相输出：3KVA，5KVA，7.5KVA，10KVA,1KVA。

三相输出：10KVA，15KVA，20KVA，25KVA,30KVA。

10、直流变换电源额定输出电流：5-400A。

11、设备负载等级设备负载等级为一级，即连续输出额定电流。

12、防护等级：柜体外壳防护等级高于GB 4208-2008中IP20的规定

14、噪声：在正常运行时，自冷式设备的噪声最大值小于55dB(A)，风冷式设备的噪声最大值小于60dB(A)

14、电磁兼容抗干扰性能：抗电磁干扰性能满足GB/T 17626标准的要求
